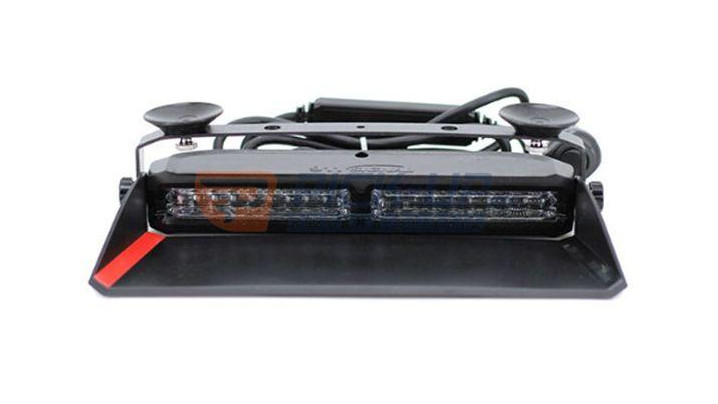

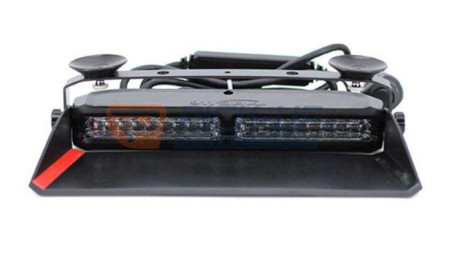

SZÉLVÉDŐ MODUL 2 VILLOGÁSSAL

Bár gyakran összekeverik őket, a két kategória célja és szabályozása teljesen eltér:

• Figyelmeztető fények (villogók, stroboszkópos fényhidak, stroboszkópmodulok) — a jármű jelenlétét jelzik a forgalomban vagy munkaterületen, és figyelmeztetik a többi közlekedőt arra, hogy a jármű potenciálisan veszélyt jelentő tevékenységet végez. Nem a munkaterület megvilágítására szolgálnak, hanem arra, hogy a jármű messziről jól látható legyen.

• Munkalámpák (work lights, scene lights) — nagy fényerejű fényforrások, amelyek gyenge fényviszonyok között világítják meg a munkaterületet: éjszaka, alagutakban, zárt terekben vagy építkezéseken. Nem közúti menetvilágításra és nem figyelmeztetésre szolgálnak.

Egy professzionálisan felszerelt pickupon a két rendszer kiegészíti egymást: a figyelmeztető fények láthatóvá teszik a járművet, a munkalámpák pedig megvilágítják a beavatkozási területet.

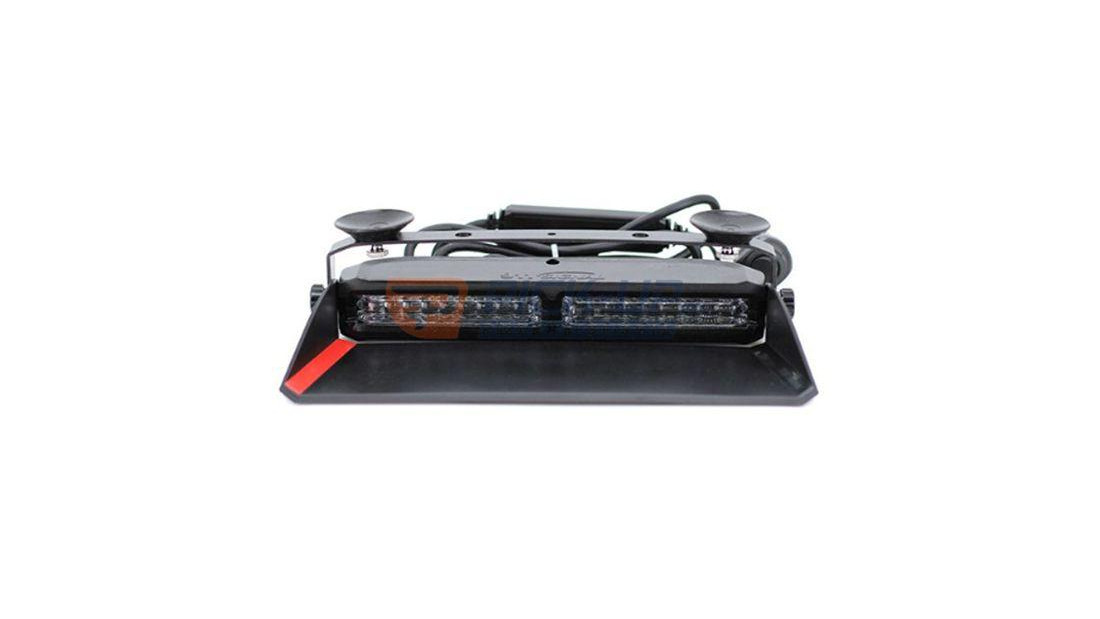

A szélvédő mögötti stroboszkópmodulok a jármű műszerfalán elhelyezett, kifelé irányított nagy teljesítményű LED-ekkel működő eszközök, amelyek a szélvédőn keresztül látható villanásokat bocsátanak ki. Főbb jellemzőik:

• Diszkrét telepítés — kikapcsolt állapotban nem változtatják meg a jármű külső megjelenését; néhány perc alatt tartókonzolra szerelhetők a műszerfalon.

• Nappali láthatóság — a forrásszöveg szerint a minőségi, fejenként 9 W-os LED-ekkel rendelkező modellek normál körülmények között nappal 200–400 m távolságból is láthatók. A gyengébb LED-es modellek erős napsütésben elégtelenek lehetnek.

• Felhasználás — népszerűek olyan beavatkozó járműveknél, amelyeket civil célra is használnak, például ellenőrök, technikusok és kísérőjárművek esetében, mivel kikapcsolva szinte észrevétlenek.

• Jogi korlátozás — a forrásszöveg szerint a szélvédőmodul nem helyettesíti a teljes figyelmeztető rendszert; úttesten munkát végző járműveknél 360°-os figyelmeztetésre — például tetővillogóra vagy fényhídra — is szükség lehet.

A modern LED-es figyelmeztető fények a korábbi halogén- vagy xenonrendszerekhez képest rendkívül energiahatékonyak:

• Egy LED villogó általában 5–25 W-ot fogyaszt, míg halogén megfelelője 55–100 W-ot.

• Egy teljes LED stroboszkópos fényhíd mérettől és az aktív LED-ek számától függően 20–80 W-ot fogyaszt.

• Egy kétfejes, szélvédő mögötti stroboszkópmodul fogyasztása 10–30 W.

Egy szabványos 90–120 A-es generátorral rendelkező járműnél egy 50–80 W összteljesítményű LED figyelmeztető rendszer — például villogó + szélvédőmodul — 12 V-on kevesebb mint 7 A-t igényel, ami egy modern pickup elektromos kapacitásához képest alacsony terhelés. A kábelezést azonban külön relével és biztosítékkal kell kialakítani az eredeti elektromos rendszer védelme érdekében.

A szükséges teljesítmény a megvilágítandó terület nagyságától és a fényforrástól mért távolságtól függ:

Felhasználás Ajánlott teljesítmény Hozzávetőleges fényáram

Helyi világítás / jármű körüli munka 18–40 W 1 500–4 000 lm

Közepes munkaterület (10–20 m²) 40–100 W 4 000–10 000 lm

Építési terület / nagyobb terület 100–200 W 10 000–20 000 lm

Nagy kiterjedésű terület (50+ m²) 200–400 W 20 000–40 000+ lm

Fénynyaláb-típusok:

• Spot (keskeny) — nagy távolságú, keskeny megvilágítás; off-road navigációhoz vagy távoli ellenőrzéshez.

• Flood (széles) — nagy felület megvilágítása kisebb távolságon; munkaterületekhez ideális.

• Combo (spot + flood) — optimális kompromisszum vegyes felhasználásra ugyanazon lámpatestben.

Az IP (Ingress Protection) besorolás a szilárd részecskék és folyadékok behatolása elleni védelmet jelzi. Esőnek, sárnak, nagynyomású mosásnak és szélsőséges hőmérsékletnek kitett pickup külső világításánál:

Közüzemi és off-road pickupokhoz az IP67 a forrásszövegben ajánlott minimális szint. Gyakori nagynyomású mosás vagy vízen történő átkelés esetén IP68 vagy IP69K javasolt.

A modern figyelmeztető fények általában 15–30 programozható villogási mintát kínálnak, de a tényleges hatékonyság szempontjából néhány minta különösen fontos:

• Split / quad flash — gyors, váltakozó villanások LED-csoportokon; gyorsan felkelti a figyelmet és nappal is jól látható.

• Wig-wag — bal-jobb váltakozó villogás; klasszikus és hatékony figyelmeztetési minta.

• Steady burn — folyamatos fény villogás nélkül; helyzetjelzésre vagy álló munkaterületen folyamatos jelzésként használható.

• Szimulált forgás — a klasszikus forgó villogó vizuális hatását utánozza, amelyet a többi járművezető könnyen felismer.

Az ECE R65 szabvány 60–120 villanás/perc frekvenciát határoz meg; a megfelelő termékek fő üzemmódjai ebbe a tartományba esnek.

Többféle figyelmeztető fény létezik, különböző felhasználási helyzetekre:

• Villogó (rotating beacon) — forgó vagy forgást szimuláló fix LED-es egység. Kompakt, a fülke tetejére vagy mágnesesen szerelhető, 360°-os láthatósággal. Járőr-, munkagép- és beavatkozó pickupokhoz ideális.

• Stroboszkópos fényhíd (light bar) — hosszanti irányban a fülke tetejére vagy az első/hátsó részre szerelhető. Modelltől függően 180°–360°-os lefedettséget és nagy láthatóságot biztosít; vontató-, útfenntartó és kísérőjárműveken használják.

• Szélvédő mögötti stroboszkópmodul — a műszerfalon elhelyezett, kifelé világító LED-egység. Kikapcsolva diszkrét; olyan beavatkozó járműveknél népszerű, amelyeket civil célra is használnak.

• Lapos fényegység (flat diffuser) — tetőre vagy lökhárítóra szerelhető, rendkívül alacsony profilú kialakítás; keménytetős vagy alacsony tetőprofilú pickupokhoz megfelelő.

• Irányjelző fényhíd (arrow stick) — világító nyilat jelenít meg a forgalom tereléséhez; közúti rendőrségi és baleseti helyszínbiztosító egységeknél használják.

Az ECE R65 (ENSZ 65. számú előírás) a járművek optikai figyelmeztető lámpáira vonatkozó nemzetközi szabvány. Az ECE R65 jóváhagyás igazolja, hogy a termék megfelel többek között az alábbi minimumkövetelményeknek:

• Fényerő — nappal és éjszaka is megfelelő távolságból látható.

• Szín — megfelel az amber vagy kék fényhez meghatározott színtartománynak.

• Villogási frekvencia — a szabvány szerint 60–120 villanás/perc.

• Fényeloszlás — meghatározott minimális vízszintes és függőleges láthatósági szögek.

Az ECE R65 két fényerőosztályt is meghatároz:

• 1. osztály — alacsonyabb fényerő, éjszakai és kisebb forgalmú területen történő használatra.

• 2. osztály — nagyobb fényerő, nappali/éjszakai átkapcsolással, intenzív forgalomban vagy erős környezeti fényben működő járművekhez.

Az ECE R65 szerint jóváhagyott termékeken E-jelölés található a házon vagy a lencsén. A forrásszöveg szerint ilyen jóváhagyás nélküli figyelmeztető fények közúti használata az EU-ban nem megengedett.

A figyelmeztető fények színét az európai és román szabályozás a jármű és a végzett tevékenység típusa szerint határozza meg:

• Borostyánsárga / narancssárga (amber) — közüzemi, útfenntartási, hóeltakarítási, vontatási, speciális szállítási és kommunális munkát végző, illetve más, közlekedési veszélyt jelentő tevékenységet végző járműveknél használt figyelmeztető szín.

• Kék — a forrásszöveg szerint kizárólag sürgősségi járművek számára fenntartott szín (rendőrség, mentők, tűzoltók, csendőrség); jogosulatlan használata jogellenes.

• Piros — sürgősségi járműveken a kékkel kombinálva, illetve féklámpaként használatos; közüzemi jármű figyelmeztető fényeként nem megengedett.

• Fehér / zöld — korlátozott, speciális felhasználási területeken alkalmazható.

A forrásszöveg következtetése szerint közüzemi, építési vagy önkormányzati munkát végző pickupnál a borostyánsárga (amber) a megfelelő figyelmeztető szín.

A megfelelő telepítés a biztonság és a berendezések élettartama szempontjából egyaránt fontos. A legfontosabb lépések:

• Közvetlen akkumulátoros tápellátás relén keresztül — a nagyobb fogyasztású figyelmeztető fényeket és munkalámpákat külön relén keresztül, közvetlenül az akkumulátorról, a berendezés fogyasztásához méretezett biztosítékkal kell táplálni. Relé nélkül nem szabad közvetlenül az eredeti járműhálózatra kötni őket.

• Megfelelő keresztmetszetű vezetékek — a kábeleket a berendezés maximális áramfelvételéhez kell méretezni; az alulméretezett vezeték túlmelegedhet és tűzveszélyt okozhat.

• Vízálló csatlakozások — minden kültéri kötésnél vízálló csatlakozókat vagy ragasztós hőzsugorcsövet kell használni; a csatlakozásokba jutó nedvesség a korai meghibásodás egyik fő oka.

• Külön kapcsoló az utastérben — a vezető számára könnyen elérhető, állapotjelző LED-del ellátott kapcsoló szükséges, hogy a figyelmeztető rendszer normál közlekedés közben ne maradjon véletlenül bekapcsolva.

• EMC ellenőrzés — modern CAN bus rendszerű járműveknél a hibás elektromos telepítés elektronikus interferenciát okozhat, amely zavarhatja a fedélzeti rendszereket. Ha ilyen probléma jelentkezik, megfelelő zavarszűrő alkalmazása szükséges.
