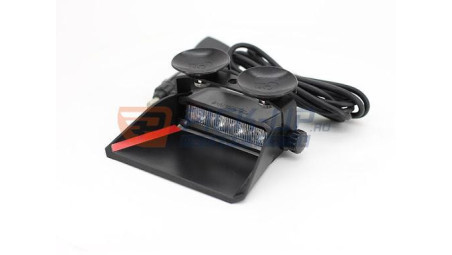

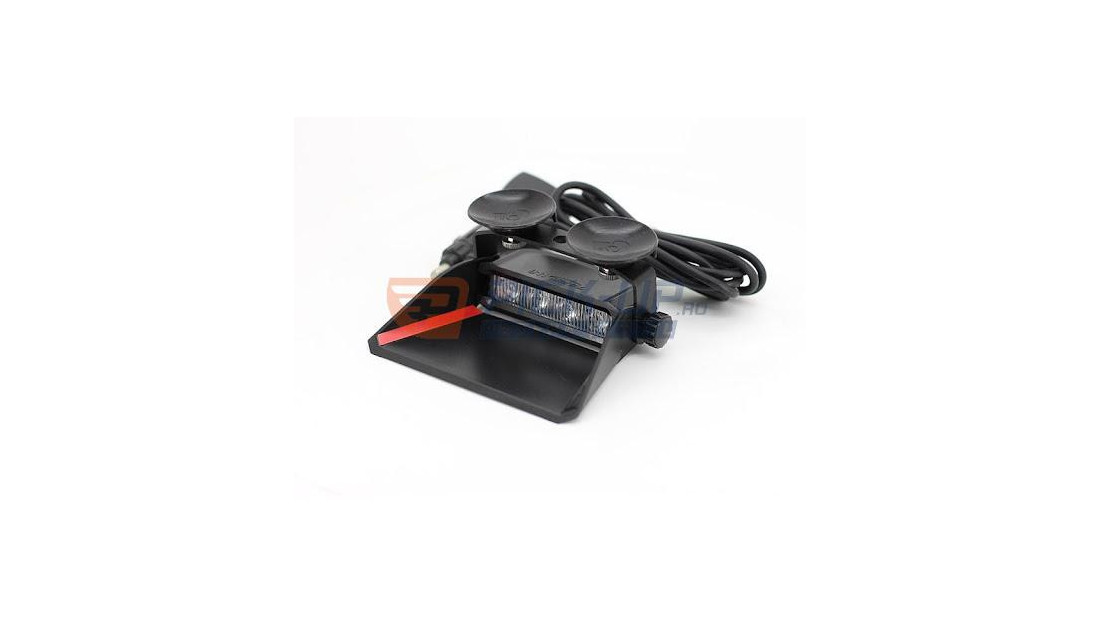

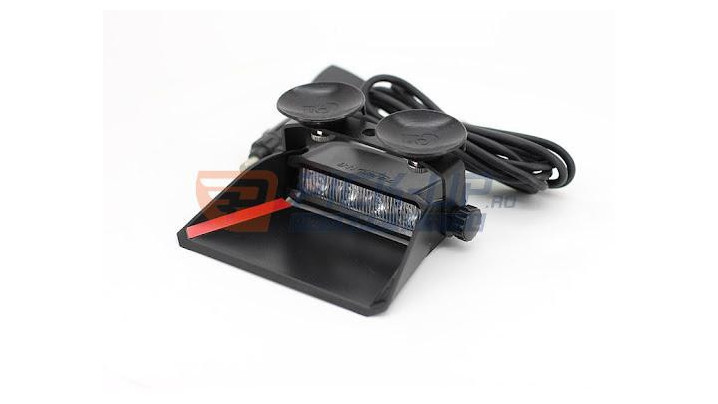

SZÉLVÉDŐ MODUL 1 PIROS VILLOGÁSSAL

Deși sunt adesea confundate, cele două categorii au scopuri și reglementări complet diferite:

• Luminile de avertizare (girofare, bare stroboscopice, module stroboscopice) — sunt destinate semnalizării prezenței vehiculului în trafic sau în zone de lucru, alertând ceilalți participanți la trafic că vehiculul execută o activitate care poate reprezenta un pericol. Nu iluminează zona de lucru, ci fac vehiculul vizibil de la distanță.

• Luminile de lucru (work lights, scene lights) — sunt surse de iluminare puternice destinate iluminării zonei de lucru în condiții de lumină insuficientă: noaptea, în tuneluri, în spații închise sau pe șantiere. Nu sunt destinate circulației pe drumuri publice și nu au funcție de avertizare.

Pe un pickup echipat profesional, cele două sisteme se completează și funcționează simultan: luminile de avertizare semnalizează vehiculul, luminile de lucru iluminează zona de intervenție.

Modulele stroboscopice pentru parbriz sunt dispozitive montate pe bordul vehiculului cu LED-uri de mare putere orientate spre exterior, care emit flash-uri vizibile prin suprafața parbrizului. Principalele caracteristici:

• Instalare discretă — nu modifică aspectul exterior al vehiculului când nu sunt active; se montează pe suport pe bord în câteva minute

• Vizibilitate diurnă — modelele de calitate cu LED-uri de 9W per cap (standard în industrie) sunt vizibile pe timp de zi la distanțe de 200–400 m în condiții normale. Modelele cu LED-uri mai slabe pot fi insuficiente pe timp de zi cu soare puternic.

• Utilizare — extrem de populare la vehicule de intervenție care alternează cu utilizare civilă (inspectori, tehnicieni, vehicule de escortă), tocmai pentru că sunt invizibile când nu sunt active

• Limitare legală — modulele pentru parbriz nu înlocuiesc un sistem de avertizare complet; pentru vehiculele care execută lucrări pe carosabil, avertizarea la 360° (girofar sau bară pe acoperiș) este obligatorie

Luminile LED de avertizare moderne sunt extrem de eficiente energetic față de generațiile anterioare cu halogen sau xenon:

• Un girofar LED consumă în general 5–25W, față de 55–100W al echivalentului halogen

• O bară stroboscopică LED completă consumă 20–80W în funcție de dimensiune și numărul de LED-uri active

• Un modul stroboscopic pentru parbriz (2 capete) consumă 10–30W

La un vehicul cu alternator standard de 90–120A, consumul unei instalații complete de lumini de avertizare LED (girofar + modul parbriz) de 50–80W reprezintă mai puțin de 7A la 12V — neglijabil față de capacitatea electrică a unui pickup modern. Totuși, cablajul trebuie realizat cu releu și siguranță dedicată pentru a proteja instalația originală a vehiculului.

Puterea necesară depinde de suprafața de iluminat și de distanța față de sursă:

Aplicație Putere recomandată Flux luminos aproximativ

Iluminare locală / lucru la vehicul 18–40W 1.500–4.000 lm

Iluminare zonă de lucru medie (10–20 m²) 40–100W 4.000–10.000 lm

Iluminare șantier / zonă largă 100–200W 10.000–20.000 lm

Iluminare perimetru extins (50+ m²) 200–400W 20.000–40.000+ lm

Tipuri de fascicul:

• Spot (îngust) — iluminare la distanță mare, rază mică; ideal pentru navigare off-road sau inspecție de la distanță

• Flood (larg) — iluminare pe suprafață mare la distanță mică; ideal pentru zone de lucru

• Combo (spot + flood) — compromisul optim pentru utilizare mixtă pe același proiector

IP (Ingress Protection) indică gradul de protecție împotriva pătrunderii solidelor și lichidelor. Pentru lumini montate pe exteriorul unui pickup expus la ploaie, noroi, spălare sub presiune și temperaturi extreme:

Pentru pick-up-urile de utilitate și off-road, IP67 este standardul minim recomandat. Dacă vehiculul este spălat frecvent cu jet de apă sau traversează teren cu apă, optează pentru IP68 sau IP69K.

Luminile de avertizare moderne oferă în general între 15 și 30 de moduri de flash programabile, dar din perspectiva eficienței reale, câteva pattern-uri sunt semnificativ superioare:

• Split / quad flash — flash-uri rapide alternate pe grupe de LED-uri; captează atenția cel mai rapid și este cel mai vizibil pe timp de zi

• Wig-wag — alternare stânga-dreapta; clasic și eficient pentru vehicule de urgență

• Steady burn — lumina continuă fără flash; folosit ca lumină de poziție sau pentru semnalizare continuă în zone de lucru staționar

• Rotație simulată — imitare vizuală a girofarul clasic; efect psihologic familiar pentru ceilalți șoferi

Standardul ECE R65 impune o frecvență de flash de 60–120 flash-uri pe minut — produsele conforme se încadrează automat în această plajă pentru modurile principale.

Există mai multe formate de lumini de avertizare, fiecare optimizat pentru o situație specifică:

• Girofar (rotating beacon) — dispozitiv rotativ sau cu LED-uri fixe care simulează rotația. Compact, montat pe acoperișul cabinei sau magnetic. Vizibilitate la 360°. Ideal pentru vehicule de patrulare, utilaje mobile, pick-up-uri de intervenție.

• Bară stroboscopică (light bar) — montată longitudinal pe acoperișul cabinei sau pe bara față/spate. Acoperire 180°–360° în funcție de model. Vizibilitate maximă, profil agresiv. Utilizată pe vehicule de remorcare, lucrări rutiere, escortă.

• Modul stroboscopic pentru parbriz — montat pe bord, cu LED-uri orientate spre exterior prin parbriz. Discret când nu este activ. Popular la vehicule de intervenție care alternează cu utilizarea civilă.

• Difuzor plat (flat diffuser) — montaj pe acoperiș sau bară, profil ultra-subțire. Potrivit pentru pick-up-uri cu hardtop sau acoperișuri joase.

• Bară directională (arrow stick) — afișează o săgeată luminoasă pentru direcționarea traficului. Utilizată de poliție rutieră, echipe de semnalizare la accidente.

ECE R65 (Regulamentul ONU nr. 65) este standardul internațional care reglementează lămpile de avertizare optică pentru vehicule. Omologarea ECE R65 garantează că produsul respectă cerințe minime obligatorii privind:

• Intensitatea luminoasă — suficientă pentru a fi vizibilă ziua și noaptea la distanțele de siguranță impuse

• Culoarea — se încadrează în plaja cromatică exactă definită pentru amber sau albastru

• Frecvența de clipire — între 60 și 120 flash-uri pe minut, conform standardului

• Distribuția luminii — unghiuri minime de vizibilitate în plan orizontal și vertical

ECE R65 definește și două clase de intensitate:

• Clasa 1 — intensitate mai mică, suficientă pentru utilizare nocturnă și zone cu trafic redus

• Clasa 2 — intensitate mai mare, cu comutare automată zi/noapte, pentru vehicule care operează în condiții de trafic intens sau lumină puternică

Produsele omologate ECE R65 poartă marcajul E vizibil pe corp sau pe lentilă. Luminile de avertizare fără acest marcaj sunt ilegale pe drumurile publice din UE.

Culorile luminilor de avertizare sunt strict reglementate prin legislația europeană și română, în funcție de tipul de vehicul și activitate:

• Chihlimbar / portocaliu (amber) — culoarea legal permisă pentru vehiculele de utilitate, lucrări stradale, deszăpezire, tractare, transport special, lucrări edilitare și orice vehicul care execută activități ce pot reprezenta un pericol în trafic. Este cea mai frecvent utilizată culoare în afara serviciilor de urgență.

• Albastru — rezervat exclusiv vehiculelor de urgență (poliție, ambulanță, pompieri, jandarmi). Utilizarea culorii albastre de către vehicule neautorizate este ilegală și sancționabilă.

• Roșu — utilizat în combinație cu albastru pe vehiculele de urgență sau ca lumină de stop. Nu este permis ca lumină de avertizare pe vehiculele de utilitate.

• Alb / verde — utilizări specifice limitate (vehicule de escortă în unele state, vehicule militare, etc.)

Concluzie: pentru orice pickup utilizat în lucrări de utilitate, șantier sau servicii municipale, chihlimbarul (amber) este singura culoare corectă și legală.

Instalarea corectă este critică atât pentru siguranță, cât și pentru longevitatea echipamentelor. Pașii esențiali:

• Alimentare directă de la baterie prin releu — luminile de avertizare și de lucru cu consum mai mare trebuie alimentate printr-un releu dedicat, direct de la baterie, cu siguranță calibrată la consumul echipamentului. Nu se conectează niciodată direct la instalația originală a vehiculului fără releu.

• Cabluri de secțiune corespunzătoare — utilizează cabluri dimensionate corect pentru curentul maxim al echipamentului; cablurile subdimensionate se supraîncălzesc și pot provoca incendii.

• Conexiuni etanșe — folosește conectori impermeabili sau tuburi termoretractabile cu adeziv la toate îmbinările expuse la exterior; umiditatea în conexiuni este cauza principală de defectare prematură.

• Comutator dedicat în habitaclu — montează un întrerupător accesibil șoferului, cu LED indicator de stare, pentru controlul luminilor de avertizare; nu lăsa sistemul activ neintenționat în trafic normal.

• Verificare EMC — pe vehiculele moderne cu sisteme CAN bus, o instalație electrică realizată defectuos poate genera interferențe electronice care perturbă sistemele de bord ale vehiculului. Utilizează filtre de zgomot dacă apar astfel de probleme.
