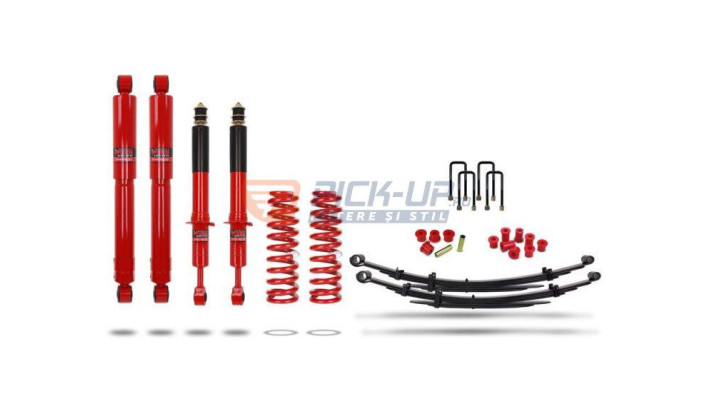

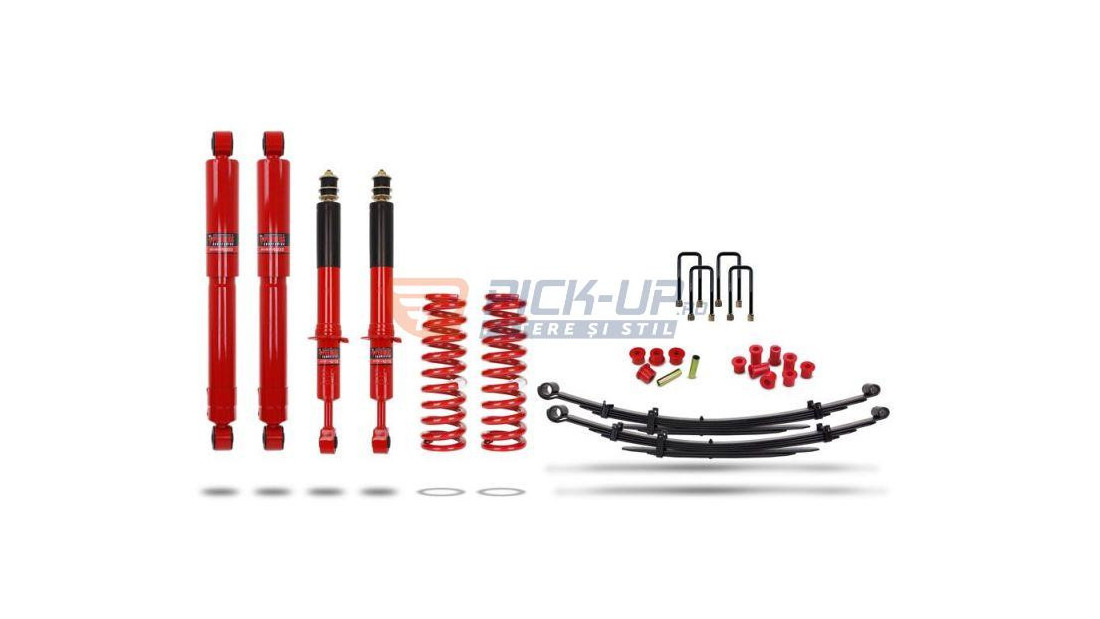

Felfüggesztési rendszer Toyota Hilux 2006 PED SS

Egy pickup off-road felszerelése hat egymást kiegészítő területet fed le:

• Futómű és emelés — nagyobb hasmagasság és jobb kerékartikuláció (futóműkészletek, laprugók, lengéscsillapítók, távtartók)

• Alsó védelem — a létfontosságú alkatrészek védelme kövek és akadályok ellen (védőlemezek, híd- és kartervédelem)

• Mentés — elakadásból történő kiszabadításhoz (kinetikus kötelek, csörlők, sekli, traction board)

• Motorvédelem — vízátkelés és erős por esetére (snorkel, nagy teljesítményű légszűrő)

• Tapadás és irányíthatóság — differenciálzár, AT/MT gumiabroncs, kormánylengés-csillapító

• Szállítás és expedíciós rendszerezés — tetőcsomagtartók, felszerelésdobozok és rakományrögzítő rendszerek

Igen, gyakran hasznos és biztonsági szempontból is fontos. A kormánylengés-csillapító a kormányösszekötőre szerelt hidraulikus elem, amely csökkenti a kerekek felől a kormányra jutó ütéseket és rezgéseket.

Különösen indokolt nagyobb vagy szélesebb gumiknál, megemelt futóműnél, illetve rendszeres rossz úti és terephasználatnál. A nagyobb keréktömeg fokozza a kormányra jutó ütéseket, az emelés pedig megváltoztathatja a futómű geometriáját és stabilitását.

Minőségi kormánylengés-csillapító további nagy mechanikai átalakítás nélkül javíthatja a komfortot és az irányíthatóságot.

A differenciálzár arra kényszeríti az egy tengelyen lévő két kereket, hogy azonos fordulatszámmal forogjanak. Nyitott differenciálnál a hajtóerő könnyen a kisebb tapadású, kipörgő kerékhez kerülhet.

Különösen hasznos mély sárban és vízátkelésnél, köves terepen, amikor egy kerék elemelkedik, valamint meredek, csúszós emelkedőkön.

• Mechanikus locker — 100%-os zárás, nagyon hatékony

• Elektronikus e-locker — az utastérből kapcsolható, közúton normál differenciálként működik

• LSD — automatikus részleges zárás, jó kompromisszum vegyes használatra

FIGYELEM: A teljesen aktív differenciálzárat aszfalton ki kell kapcsolni, mert fokozott gumikopást és nagy hajtásláncterhelést okozhat.

A traction board merev, mintázott felületű lap, amelyet az elakadt jármű kerekei alá helyeznek, hogy tapadást biztosítson homokban, sárban, hóban vagy nedves füvön.

1. Tisztítsa meg a hajtott kerekek előtti területet.

2. Helyezzen egy-egy lapot a hajtott kerekek alá, a mintázat irányát a haladás irányához igazítva.

3. A kerekek álljanak egyenesen.

4. Finoman és egyenletesen gyorsítson; ne pörgesse nagy fordulaton a kerekeket.

5. Kiszabadulás után azonnal szedje össze és tisztítsa meg a lapokat.

Gyakorlati tanács: puha terepen a gumiabroncsnyomás mérsékelt csökkentése növelheti a tapadási felületet; szilárd talajra visszatérve állítsa vissza a gyári nyomást.

Ez az egyik legfontosabb különbség a mentőfelszerelések között:

Vontatóheveder: minimális, kb. 1–2%-os nyúlás; statikus, folyamatos húzásra szolgál; a húzóerő közvetlenül adódik át; szakadáskor veszélyes lövedékké válhat; közúti vontatásra és könnyű mentésre használható.

Kinetikus kötél: nagy, kb. 20–30%-os rugalmasság; dinamikus mentésre szolgál; a nylon szálakban tárolt energia rugóhatással növeli a kihúzóerőt; mély sárból, homokból vagy hóból történő mentésre hatékonyabb.

A kinetikus kötél az energiát rugalmasan tárolja és adja le, ezért elakadt jármű dinamikus kiszabadítására való. A vontatóheveder statikus húzáshoz használható, nem dinamikus rántásos mentéshez.

A védőlemezek alumíniumból vagy acélból készült elemek a jármű alatt, amelyek a létfontosságú alkatrészeket védik kövek, tuskók és terepakadályok ütéseitől. Prioritási sorrend:

1. Motorolajteknő — sérülése azonnali olajvesztést és motorhibát okozhat

2. Sebességváltó és osztómű — drága, sérülékeny alkatrészek

3. Első és hátsó híd — differenciálművek és csuklók védelme

4. Üzemanyagtartály — mély nyomvályúknál és nagy köveknél sérülékeny

5. Kormánymű és összekötők — egy elgörbült kormányösszekötő azonnal mozgásképtelenné teheti a járművet

Anyag: a 6–8 mm-es alumínium könnyebb és nem rozsdásodik; a 4–6 mm-es acél nagyobb ellenállást nyújt extrém ütések esetén, de nehezebb.

A snorkel merev légbeömlő cső, amely a motor levegőbeszívását az eredeti motortéri helyről magasabbra, általában az A-oszlop vagy a tető vonalához helyezi.

• Hidrolock megelőzése — vízátkelésnél csökkenti annak kockázatát, hogy a motor vizet szívjon a hengerekbe. A forrásszöveg 800–1200 mm-es lehetséges átkelési mélységet említ snorkellel, szemben a 400–600 mm-rel nélküle.

• Tisztább, hűvösebb levegő — poros vagy homokos úton magasabbról szívja a levegőt, ahol kisebb lehet a porkoncentráció.

• Sűrűbb levegő — a motortér forró levegőjénél kissé hűvösebb beszívott levegő kis mértékben kedvezhet a teljesítménynek.

Rendszeres vízátkeléshez alapvető, intenzív poros és homokos használathoz pedig ajánlott.

Igen — a gyári futómű módosítása szerkezeti változtatás, amelynek Romániában és az EU-ban jogi következményei lehetnek:

• Gyártói garancia — az utólagos lift kit érintheti a futómű, kormányzás és hajtás garanciáját, ha bizonyíthatóan a módosítás okozta a hibát.

• RAR-homologizáció — a hasmagasságot vagy a forgalmi engedélyben szereplő gumiméretet módosító változtatásokat be kell jelenteni és szükség esetén be kell jegyeztetni a jármű okmányaiba.

• Tanúsított alkatrészek — TÜV vagy egyenértékű európai tanúsítással rendelkező készlet használata ajánlott.

• Gyorsított kopás — hibásan kivitelezett emelés, geometria- és hajtásszög-korrekció nélkül idő előtt koptathatja a csapágyakat, csuklókat és gumiabroncsokat.

A különbség jelentősen befolyásolja a végeredményt:

Emeléstípus Lehetséges emelés Off-road teljesítmény Komfort Ár

Távtartó (spacer) 25–50 mm Minimális — nem javítja a geometriát Csökkentheti a komfortot Kedvező

Csere rugók (coil springs) 40–75 mm Jó — javítja az artikulációt Semleges vagy jobb Közepes

Coilover 50–150 mm Kiváló — állítható, nagy rugóút Jobb, állítható Magas

Laprugó 40–100 mm Jó nagy terheléshez Merevebb, nehéz munkára Közepes

Összefoglalva: a távtartó gyors és olcsó megoldás nagyobb gumikhoz, de önmagában nem javítja érdemben az off-road képességet. Komoly terephasználathoz a coilover nagyobb rugóutat, jobb geometriát és személyre szabható beállítást kínál.

Alapfelszerelés:

• Kinetikus kötél, legalább 8 tonnás kapacitással

• 2 mentési sekli (D-shackle), legalább 4,75 tonnás teherbírással

• Védőkesztyű

• Megfelelő guminyomás és hordozható kompresszor

Bővített készlet:

• Csigasor/snatch block a csörlő húzóerejének növelésére

• Traction board önmentéshez

• Hi-lift jack vagy air jack

• Faheveder (tree saver)

• Összecsukható lapát

Expedícióhoz és egyedüli terepezéshez ezen felül állandóan felszerelt elektromos csörlő, elsősegélycsomag és vészjelző/kommunikációs eszköz ajánlott.
