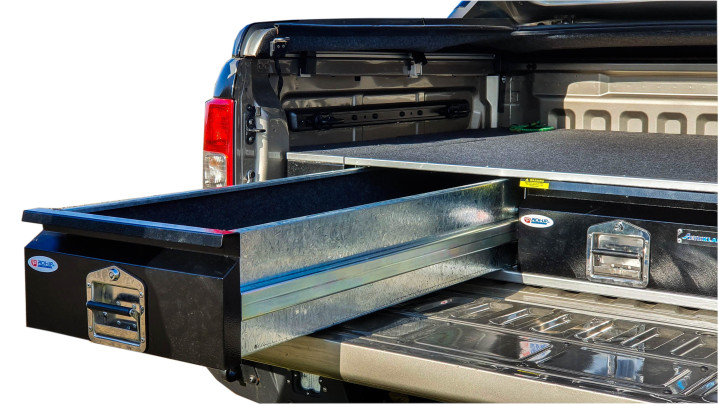

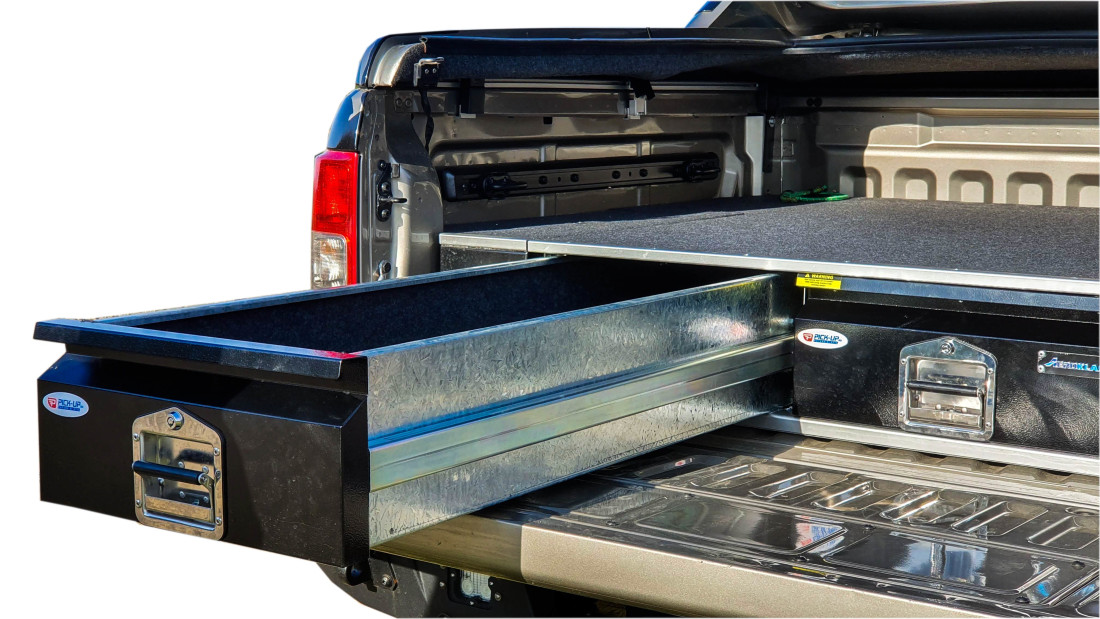

Rack rendszer Ford Ranger 2022 AK DRW0980100020

A belső járműberendezési rendszer (inner racking / van racking) egy haszongépjármű rakterébe vagy pickup platójára szerelt moduláris szerkezet, amelynek célja a napi szakmai munkához szükséges szerszámok, berendezések, pótalkatrészek és anyagok rendszerezése, biztonságos rögzítése és gyors hozzáférhetővé tétele.

A belső járműberendezési rendszereket elsősorban az alábbi felhasználóknak szánják:

• Mobil szakembereknek és technikusoknak — villanyszerelőknek, szerelőknek, vízvezeték-szerelőknek, HVAC-technikusoknak, autószerelőknek.

• Beavatkozó és karbantartó szolgálatoknak — szervizcsapatoknak, közműszolgáltatóknak, telekommunikációs vállalatoknak.

• Speciális kiszállítással foglalkozó cégeknek — ahol az áru rendszerezése és gyors hozzáférése alapvető fontosságú.

• Helyi hatóságoknak és önkormányzatoknak — beavatkozó csapatok, ellenőrző és járőrjárművek számára.

Egy jól kialakított rendszer 30–50%-kal csökkentheti a szerszámok keresésével töltött időt, és a járművet teljes értékű mobil műhellyé alakíthatja.

A polc- és fiókrendszer az alap, de egy komplett mobil műhely további elemeket is tartalmazhat:

• Összecsukható munkapad — az oldalfalra vagy az ajtók hátoldalára szerelt kihajtható munkafelület; használaton kívül összecsukható, így szabadon hagyja a rakodóteret.

• Belső LED-világítás — polcok alá vagy mennyezetre szerelt, a jármű akkumulátoráról táplált LED-sávok; gyenge fényviszonyok között végzett munkához nélkülözhetetlenek.

• 12 V / 230 V csatlakozó — a járműbe épített inverter elektromos szerszámok vagy diagnosztikai berendezések közvetlen táplálására.

• Kábelrendező rendszer — csatornák és kapcsok az elektromos berendezések vezetékeinek rendszerezésére és összegabalyodásuk megelőzésére.

• Speciális szerszámtartók — külön tartók fúrókhoz, kulcsokhoz, multiméterekhez és vízmértékekhez; minden szerszámnak saját, gyorsan ellenőrizhető helye van.

• Azonosító / címkéző rendszer — címkék, színkódok vagy jelölőpanelek a fiókok és polcok tartalmának gyors azonosításához.

Igen — ez a moduláris, sínes rendszerek egyik fő előnye a hegesztett vagy tartósan rögzített bútorzattal szemben. A szabványos rögzítősínekkel és kapcsos kötésekkel kialakított rendszerek teljesen szétszerelhetők, majd néhány óra alatt, alapvető szerszámokkal egy azonos kategóriájú új járműbe szerelhetők.

Az áthelyezhetőség feltételei:

• A rendszer moduláris kialakítású legyen, ne hegesztett vagy visszafordíthatatlanul egyedi.

• Az új jármű méretei legyenek kompatibilisek, vagy rendelkezzen azonos, előre beépített sínrendszerrel.

• A beépítőpadlót — ha van — szükség lehet az új jármű méreteihez igazítani.

A szabványos sínekkel — például 45 mm-es vagy univerzális profilokkal — rendelkező prémium rendszerek biztosítják a legjobb kompatibilitást különböző járműmodellek és generációk között.

Igen — minden beépített bútorzat tartós többlettömeget jelent, ezért csökkenti az áru és berendezések számára rendelkezésre álló hasznos terhelést. Tájékoztató becslések komplett rendszerekre:

• Belépőszintű acélrendszer (polcok + 2 fiók): 60–100 kg.

• Középkategóriás alumínium rendszer (polcok + 4 fiók + szekrény): 80–130 kg.

• Komplett prémium alumínium rendszer (teljes bútorzat munkapaddal): 120–200 kg.

Egy 800–1 000 kg hasznos terhelhetőségű pickupon egy 100 kg-os alumínium járműberendezési rendszer után 700–900 kg marad szerszámokra és anyagokra, ami a legtöbb szakma számára elegendő. Ha a hasznos terhelés kiemelten fontos, az acél helyett érdemes alumíniumot választani.

A padló-rögzítősínek alumínium- vagy acélprofilok, amelyeket a jármű padlójához rögzítenek. Hosszanti csatornáikba kapcsok és csatlakozók helyezhetők a járműberendezési modulok rögzítéséhez. Előnyeik a közvetlen, fúrással történő szereléshez képest jelentősek:

• Maximális rugalmasság — a modulok új furatok készítése nélkül áthelyezhetők, hozzáadhatók vagy cserélhetők; a konfiguráció a szakmai tevékenység változásához igazítható.

• Egyenletes terheléselosztás — a sín a terhelést a padló nagyobb hosszán osztja el, ahelyett hogy néhány furat köré koncentrálná.

• A jármű szerkezetének védelme — az eredeti padlót nem kell átfúrni, így megőrizhető a tömítettség és a jármű garanciájának integritása.

• Gyors telepítés — egy sínes rendszer órák alatt fel- és leszerelhető, nem napok alatt; másik járműbe is áthelyezhető.

• Szabványosítás — a kompatibilis sínrendszerek lehetővé teszik különböző gyártók elemeinek kombinálását ugyanabban a járműben.

Igen — a minőségi professzionális járműberendezési rendszereket frontális balesetet szimuláló ütközési teszteknek vetik alá. Ennek oka kritikus fontosságú: 50 km/h sebességnél bekövetkező baleset során egy rögzítetlen, 100 kg tömegű rakomány a hirtelen, 25G-s lassulás miatt akár 2 500 kg-nak megfelelő ütközési erőt is kifejthet. Egy nem megfelelően rögzített szekrény, fiók vagy hibás polc súlyos sérülést okozhat a fülkében ülőknek.

A forrásszövegben szereplő releváns szabványok és tanúsítások:

• NS286 — kifejezetten haszongépjárművek járműberendezési rendszereihez kidolgozott európai szabvány.

• ECE Reg. 17 — az utasbiztonsághoz kapcsolódó ütközési vizsgálati homologizáció.

• TÜV-tanúsítás — a teherbírás és az ütközésállóság független vizsgálata.

Vásárláskor ellenőrizze, hogy a kiválasztott rendszer rendelkezik-e ütközési vizsgálatot igazoló dokumentációval. A forrásszöveg szerint ilyen tanúsítás nélküli rendszer alacsony sebességű használatra elfogadható lehet, de autópálya-sebességű közúti szállításhoz nem ajánlott.

A teherbírás az egyik legfontosabb paraméter a belső járműberendezési rendszer kiválasztásakor:

• A minőségi professzionális fiókok teljesen kihúzott állapotban (full extension) általában fiókonként 100–200 kg terhelést bírnak. A TÜV-tanúsítvánnyal rendelkező rendszereknél ezt az értéket független vizsgálattal igazolják.

• A polcok általában 50–100 kg egyenletesen elosztott terhelést bírnak, a nagy szilárdságú acélból készült modelleknél ennél nagyobb értékek is lehetségesek.

• A padló-rögzítőrendszernek — síneknek, profiloknak — a teljes, felszerelt bútorzat terhelését el kell bírnia. Ellenőrizni kell, hogy a sínek és a beépítőpadló a rendszer teljes tömegére és a becsült maximális tartalomra is megfelelően vannak-e méretezve.

Figyelem: a jármű hasznos terhelhetőségén a bútorzat saját tömege és annak tartalma osztozik. Egy 80 kg-os alumínium rendszer több hasznos terhelést hagy a szerszámoknak és anyagoknak, mint egy azonos funkciójú, 140 kg-os acélrendszer.

A professzionális járműberendezési rendszerek három fő anyagból készülnek, eltérő tulajdonságokkal:

A prémium rendszerekben az alumínium a meghatározó anyag kiváló szilárdság/tömeg aránya miatt — az eloxált alumínium fiókok és polcok nem rozsdásodnak, ellenállnak az olajnak és vegyszereknek, miközben csak kis többlettömeget jelentenek a jármű számára. Az acél továbbra is megfelelő választás extrém nagy terhelésű alkalmazásokhoz, ahol a nagyobb saját tömeg elfogadható.

Egy komplett belső járműberendezési rendszer moduláris, és többféle elemet kombinálhat:

• Polcok (shelving) — peremmel ellátott vízszintes tárolófelületek dobozok, alkatrészek és anyagok számára; különböző mélységben és szélességben kaphatók.

• Fiókok (drawers) — menet közbeni reteszeléssel ellátott kihúzható rekeszek kéziszerszámok és kisebb alkatrészek tárolására; a minőségi változatok fiókonként 100–200 kg terhelést is elbírnak.

• Ajtós szekrények (lockers / cabinets) — zárt tárolóhelyek értékes berendezések, dokumentumok, illetve porra és nedvességre érzékeny anyagok számára.

• Padló-rögzítősínek (floor rails / anchor rails) — a jármű padlójához rögzített profilok, amelyek lehetővé teszik a modulok rögzítését és áthelyezését további fúrás nélkül.

• Beépítőpadló — integrált rögzítési pontokkal rendelkező szerkezeti felület az eredeti padló fölött, amely elosztja a terhelést és védi a karosszériát.

• Rakományrögzítő rendszerek — gyűrűk, hevederek és integrált profilok a rakomány biztonságos rögzítéséhez szállítás közben.

• Összecsukható munkapadok — a járműbe szerelt, kihajtható munkafelületek.

Mindkét változat létezik, eltérő kompromisszumokkal:

• Járműspecifikus rendszerek — egy adott jármű platójának vagy rakterének pontos méreteihez készülnek, a karosszéria formájához igazított oldalpanelekkel és elemekkel. Maximálisan kihasználják a rendelkezésre álló helyet, integrált és professzionális megjelenést biztosítanak. Tartós vagy félig tartós konfigurációkhoz ajánlottak.

• Univerzális moduláris rendszerek szabványos sínekkel — szabványos méretű elemekből (polcok, fiókok, szekrények) állnak, amelyek bármely kompatibilis sínrendszerrel felszerelt járműhöz kombinálhatók és igazíthatók. Maximális rugalmasságot, járművek közötti áthelyezhetőséget és fokozatos bővíthetőséget biztosítanak.

• Teljesen egyedi rendszerek — az ügyfél konkrét tevékenységéhez nulláról tervezett megoldások; ezek a legdrágábbak, de összetett professzionális igényekhez — például mobil laboratóriumokhoz, egészségügyi vagy parancsnoki járművekhez — a leghatékonyabbak.

Vásárláskor feltétlenül adja meg a jármű márkáját, modelljét, évjáratát és kivitelét (Double Cab / Extra Cab, meglévő platópadlóval vagy anélkül), hogy megfelelő méretű elemeket kapjon.
